B型铸铁管件 - 盲堵简介:

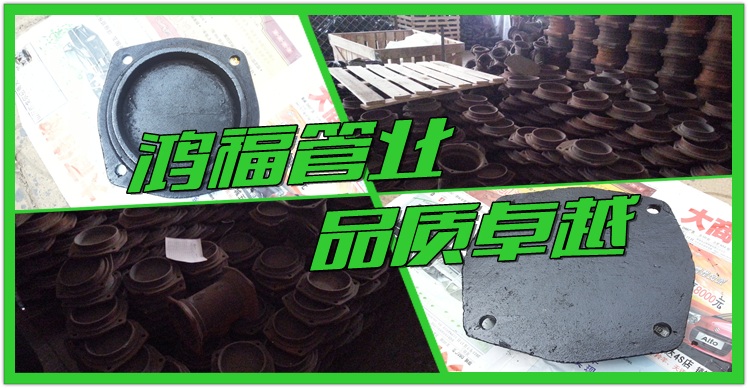

又称为B型铸铁排水管件 - 盲堵,盲法兰,英文名称:B type blind Flange。盲堵是使直管或者管件封闭的铸铁管件,直管与盲堵间用三元乙丙橡胶圈密封,法兰压盖坚固,螺栓使盲堵与管件连成一体。(如附图所示)
盲堵所起到的作用是闭水闭气,密封作用,或者预留检查。盲堵和铸铁直管采用法兰连接,强度高,密封性能好,抗震性能优良,耐热,耐寒,防腐性能突出,非常适合高层建筑物,或者地下排水管网。盲堵广泛用于输送污水的管网中,盲堵是B型铸铁管中连接必须用到的铸铁配件,在安装施工中应用广泛。
B型铸铁排水管件盲堵螺栓连接, B型橡胶圈密封,其连接的可曲挠性和抗震性能良好,密封性能好,允许在一定范围内摆动且不会渗漏,兼有A型铸铁管高强度,和W型铸铁管灵活易用特性,安装快捷,拆装方便,便于维修更换。而B型铸铁管件连接W型直管长度可以在现场按需裁切,铸铁管材利用率高,可同步施工,便于管道清通,施工方便快捷。在高层排水系统中,B型铸铁管均得到了广泛的使用。
B型铸铁管件分类:
从管道系统构成上,铸铁排水管材可以分为直管、管件、辅件三大直管是管道系统的主要构成间分;盲堵属于管件类铸铁管件产品,品种繁多的管件是实现铸铁排水管系统功能的保证(汇集,转向,透气,闭水闭气,消能缓压,检查清障等);辅件主要起连接、密封作用。双法兰(B型)连接结合了W型直管长度可以按需套裁、A型接口强度高的优点,逐渐被市场所接受和选用。
B型铸铁管件,盲堵优点:
1. 噪音低、强高、寿命长
2. 柔性抗震
3. 耐高温,阻燃防火
4. 无二次污染,可再生循环使用
5. 柔性铸铁排水管具有较强的抗曲挠、伸缩变形能力和抗震能力,具有广泛的适用性。
B型铸铁管件盲堵标准:GB12772-2008,GB12772-1999、ISO6594、ASTM888(CISPI301)、KSD4307、BS416、EN877
B型铸铁管件盲堵口径:Φ50, Φ75, Φ100,Φ150,Φ200,Φ250,Φ300
B型铸铁管件盲堵安装原则和注意事项:
1:先地下,后地上;先主管,后支管;先大管,后小管;先直管,后管件。
2:B型铸铁排水管采用平口连接对管材质量要求高,对排水铸铁管的外径椭圆、壁厚及橡胶圈的物理性能都有较高的要求。对于铸铁管件盲堵规格尺寸同样要求很高,要求能与直管很好配合使用。
3:B型排水铸铁管的安装施工应该严格按照操作工序执行,特别是在铸铁管直管安装时每根管接口处需用立管卡将立管固定在建筑物的承重墙上,横管在每个接口处均应加设吊架。
|
|
公称口径
Dg
|
尺寸, mm
|
L
|
A
|
50
|
28
|
7
|
75
|
34
|
8
|
100
|
37
|
9
|
125
|
41
|
10
|
150
|
46
|
11
|
200
|
51
|
13
|
250
|
57
|
15
|
300
|
63
|
17
|
|
以上数据仅供参考,更多资讯请关注:http://www.cnguancai.com
|
