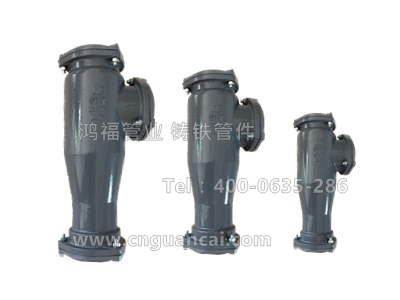

铸铁旋流三通W型/B型


    • 产品信息
    • 产品编号: JQXLST
    • 材料成分:  铸铁
    • 接口形式: W/B型接口
    • 供货单位: 聊城市鸿福管业有限公司
    • 产品用途: 排水管件
    • 连接方式: W型卡箍式/B型法兰压盖及密封胶圈
    • 表面处理: 内外壁环氧树脂粉末涂料静电喷涂
    • 规格型号: DN100mm


   单立管三通,旋流三通,铸铁CHT型旋流三通是我公司的主要产品,使用旋流三通可有效节省耗材,改双立管为单立管,省去用H管的费用,并使用单条管线排水,极大的省了材料,为这几年国内主推的新型产品。加强旋流降噪式特殊单立管排水系统是有别于普通单立管排水系统,也有别于双立管排水系统的排水系统。与普通单立管排水系统比,特殊单立管排水系统排水立管排水能力大,排水水力工况好;与双单立管排水系统比,特殊单立管排水系统节省管材、占面积小且便于施工。目前我公司研制生产的加强旋流降噪式特殊单立管排水系统产品,在同类产品中以其排量大,压力波动小等优良特性得到设计单位和用户的青睐。

铸铁旋流三通

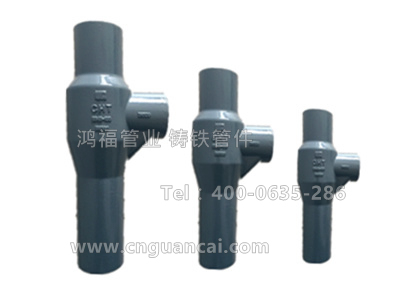

cht铸铁单立管


   单立管排水系统是污水通过特殊的排水管件引导,在无专用透气管的情况下,使水流在下落过程中最大限度的达到气水分离,从而改善管系的水流工况,仅用一根立管就可排放较大污水流量的目的

1.现有技术在高层建筑排水系统多使用双管排水系统,需要排水和排气两套管路,占用空间大,施工复杂,成本高。使用CHT接头后,就可以不需要单独设通气管,整个系统排水能力强,占用空间小,节约成本,安装简便,最适合用于高层及超高层建筑。

2.目前国内使用的普通排水系统正、负压不稳定问题普遍,特别是由于负压过大造成的卫生间地漏里水封的水被抽走使异味上返的问题。CHT系统排水时管内正、负压稳定,始终保持在-40㎜到+40㎜水柱,有效解决异味上返的问题。

3.铸铁制的CHT接头,通过合理的整流,有效降低排水噪音 (40db到45db),比目前普通铸铁接头噪音更低。

4.CHT管件采用内外厚度均为0.12-0.15mm的静电粉体防锈涂装,接口连接处采用NBR密封胶圈,耐磨、耐油、耐腐蚀,使用寿命长,膨涨系数低,密封性能好。



各系统排水能力比较

1、铸铁排水管排水能力大于塑料管的排水能力。
2、CHT特殊单立管排水系统的排水能力大于爽利管排水系统的排水能力。
3、旋流主要由特殊管件形成,内螺旋塑料排水管对进一步改善CHT型单立管排水系统的水力工况、增大立管排水能力无明显效果。
4、特殊单立管排水系统底部采用大半径异径弯头,其排水能力可提高1.5~2.5升/秒。
5、排水管件扩容有明显效果可以提高排水立管排水能力:局部扩容排水流量>不扩容,整体扩容排水流量>局部扩容
6、各种特殊管件,由于材质、细节处理不同、加工精度有差别,效果也会有很大差异,以CHT系统效果最佳。



产品实拍图
  • 旋流三通

  • 旋流三通

  • 旋流三通

  • 旋流三通



CHT型特殊单立管排水系统特点主要是铸铁特殊叶片旋流管件和塑料带有阻火装置的特殊叶片旋流管件的专利产品,其技术来自国外。该产品有以下特点:


1. 在设计上采用柳叶形导流叶片,而且呈上下位置对称布置,叶片以一定的角度倾斜,使水流沿管壁旋转流下,中间形成气芯,取消了通气立管,缩小了主立管的管径,并能达到同样的排水流量,还减少了占地面积。

2. 由于水流贴管壁旋转而下,极大的降低了水流通过时的噪音,基本控制在30分贝以下,达到人耳听不到的程度给用户一个安静的生活空间。

3. 采用旋流技术后,有效控制水流速度,解决了管内正负压的问题,使楼层水封不产生波动,管内异味不会上返,保持室内空气的清新。

4. 采用新技术后,安装、维修简单易行,在实际工作中可提高工作效率,节省大量的人力物力,重量轻、价格低、寿命长,可与任意管材(铸铁管、PP超静音管、HDPE管、UPVC管)匹配是该产品的最大特点




  • undefined

    适用范围


    10层及10层以上的高层住宅、公寓、宾馆、养老院、病房楼等建筑



    ●建筑标准要求较高的多层住宅、公寓、宾馆、养老院、病房楼等建筑



    ●要求降低排水立管水流噪声和改善排水系统水力工况的建筑



    ●抗震需要其排水管为柔性接口且适宜采用特殊单立管排水系统的建筑



     鸿福管业旋流加强CHT型特殊单立管排水系统可用于污、废水合流系统,也可用于污、废水分流系统;其排水横支管敷设方式可为同层排水,也可为异层排水。





  •

施工安装要点

1)、普通特殊单立管排水系统
(1)同层不同高度的横支管接入上部特制配件时,管径大的位置在上,管径小的位置在下;同层同一高度的横支管接入上部特制配件时,应在平面不同位置分别接入。
(2)跑气器的跑气管应从跑气器顶端接出,再接至排水横干管或排出管中心线以上位置。
2)、CHT型特殊单立管排水系统
(1)室内明设管道安装宜在土建墙面粉饰完成后连续进行;安装前应复核预留孔洞的标高及位置。当发现不符合要求时,应在安装前采取相应措施。
(2)室内管道安装选定支承管道的滑动支座及固定支座应符合设计要求。
(3)室内管道安装宜自下向上分层进行,先安装立管,后安装横管,连续施工,安装间断时,敞口处应临时封闭。
(4)埋地管道应在地面回填以后再开挖敷设。严禁在回填土之前或未经夯实的土层中铺设。
(5)埋地铺设时管道应按设计坡度敷设。
(6)埋地铺设管道经检验合格后,应进行灌水试验。
(7)立管、配管的安装和其它注意事项参考CECS 271:2010《CHT型特殊单立管排水系统》。
3)、超静音螺旋特殊单立管安装示意图
